Stabiele camerabeveiliging begint bij betrouwbare bekabeling. Voor IP-camera’s wordt meestal CAT5e- of CAT6-netwerkkabel gebruikt, vaak in combinatie met PoE zodat data en voeding door één kabel lopen. In deze categorie vind je kabels voor beveiligingsnetwerken en camerainstallaties. Let bij de keuze op kabelcategorie, geleider, lengte, montageomgeving en het vermogen dat via PoE moet worden geleverd.
End of Content.
Een IP-camera verstuurt continu videodata en is daardoor afhankelijk van een stabiele netwerkverbinding. Wanneer dezelfde kabel ook PoE-voeding levert, wordt de kwaliteit van de bekabeling nog belangrijker. Slechte connectoren, beschadigde aders of een kabel die niet bij de afstand en belasting past kunnen leiden tot pakketverlies, herstarts of een camera die alleen onder bepaalde omstandigheden uitvalt.

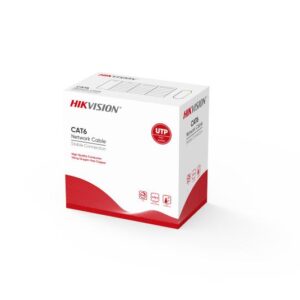

CAT5e en CAT6 worden veel gebruikt in cameranetwerken. CAT6 biedt meer marge voor hogere netwerkprestaties en is een logische keuze bij nieuwe installaties. Voor veel bestaande cameratoepassingen kan goede CAT5e-bekabeling echter nog steeds voldoende zijn. Kijk niet alleen naar de categorie, maar ook naar geleiderkwaliteit, buitendiameter en de omgeving waarin de kabel wordt aangelegd.
Voor professionele vaste installatie heeft massief koper meestal de voorkeur, zeker wanneer PoE over langere afstanden wordt gebruikt. CCA-kabel gebruikt aluminium met een koperlaag en heeft andere elektrische eigenschappen. Dit kan invloed hebben op weerstand en vermogensverlies. Controleer daarom wat een fabrikant voor de gekozen camera’s en PoE-apparatuur adviseert en gebruik geen kabel uitsluitend op basis van de laagste prijs.

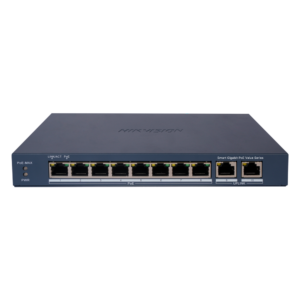

Power over Ethernet maakt een camerainstallatie overzichtelijk. Een compatibele PoE-switch of NVR met PoE-poorten levert stroom terwijl dezelfde verbinding het videodataverkeer afhandelt. Hierdoor hoeft bij elke camera geen apart stopcontact aanwezig te zijn. Het totale PoE-budget van de switch en het verbruik van alle aangesloten apparaten moeten wel op elkaar aansluiten.
Bij langere kabeltrajecten neemt spanningsverlies toe. Ook connectoren en tussenverbindingen hebben invloed. Houd vaste netwerkstandaarden aan, beperk onnodige koppelingen en gebruik een kabeltester om de afwerking van iedere verbinding te controleren. Wanneer een camera ’s nachts extra vermogen gebruikt voor IR- of witte verlichting kan een marginale verbinding juist dan problemen gaan geven.
Plan kabeltrajecten zo rechtstreeks mogelijk en vermijd scherpe knikken. Leg datakabel niet onnodig parallel naast zware stroomkabels. Gebruik geschikte doorvoeren bij wanden en bescherm buitenkabel tegen vocht en mechanische beschadiging. Voor trajecten die de standaard Ethernet-afstanden overschrijden zijn andere netwerkoplossingen nodig dan simpelweg een langere kabel.

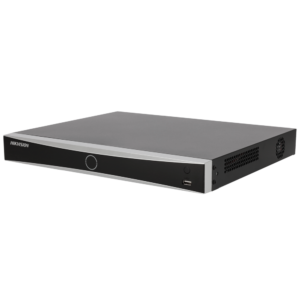

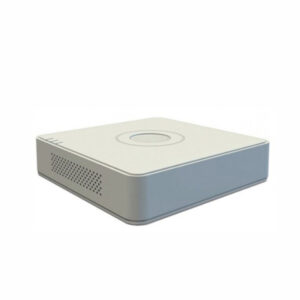

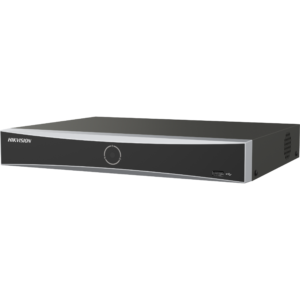

Een cameranetwerk bestaat vaak uit meerdere lagen: camera’s, PoE-switches, een NVR-recorder en de router of beheernetwerkverbinding. Zorg dat uplinks voldoende capaciteit hebben wanneer meerdere camera’s tegelijk over één verbinding lopen. Een enkele 4K-camera vraagt veel minder bandbreedte dan tientallen streams samen; het netwerk moet op het totaal worden ontworpen.
Gebruik patchpanelen, labels of duidelijke kabelcodering bij grotere installaties. Wanneer een storing optreedt, moet snel zichtbaar zijn welke kabel bij welke camera hoort. Een overzichtelijke netwerkkast en gedocumenteerde poortindeling besparen veel tijd bij onderhoud en uitbreiding.
Monteer RJ45-connectoren zorgvuldig en volgens dezelfde aderstandaard aan beide uiteinden. Controleer iedere verbinding met een geschikte tester voordat camera’s definitief worden gemonteerd. Kijk vervolgens in de switch of recorder of de link stabiel is en of de camera het verwachte netwerkprofiel gebruikt.
Buiten is niet alleen de kabelmantel belangrijk. Ook de overgang naar de camera moet goed worden beschermd. Gebruik een waterbestendige connectorafwerking of een passende aansluitdoos uit Accessoires & montage. Voorkom dat water langs de kabel rechtstreeks naar een connector kan lopen.
Goede bekabeling is geen opvallend onderdeel van camerabeveiliging, maar vormt wel de basis waarop camera’s, opslag en netwerkfuncties vertrouwen. Kies daarom op technische geschiktheid, niet alleen op lengte of prijs.
Bij meer dan enkele camera’s is kabeladministratie geen luxe. Label beide uiteinden met dezelfde code en noteer switchpoort, cameranaam en locatie. Hierdoor kan een defecte verbinding snel worden teruggevonden zonder willekeurig kabels los te trekken. Gebruik bij een patchkast korte, passende patchkabels en voorkom een wirwar voor ventilatieopeningen of voedingen.
Gebruik vaste installatiekabel voor permanente trajecten en korte flexibele patchkabels voor verbindingen in een kast of tussen apparatuur. Massieve aders zijn geschikt voor vaste montage in wand, buis of kabelgoot; soepele patchkabel is juist bedoeld om apparatuur flexibel aan te sluiten. Door beide toepassingen niet door elkaar te halen blijft de installatie mechanisch betrouwbaarder en eenvoudiger te onderhouden.
